脱硫烟道挡板门、金属补偿器

        在电厂使用的锅炉烟道与脱硫脱硝处理设备中间，有一道至关重要的阀门---烟气挡板门。烟气挡板门是用于连接锅炉系统和FGD系统的设备，它在FGD系统中多作为FGD系统的入口挡板门、FGD系统出口挡板门及旁路挡板门。

        电厂脱硫系统中均设置烟气挡板门，根据位置分布可分为原烟气挡板门、净烟气挡板门、旁路挡板门

        原烟气挡板门安装在烟道与脱硫系统之间，位于脱硫塔前, 是烟气进入脱硫系统的通道；

        净烟气挡板门安装在脱硫系统与烟囱之间，位于脱硫塔后, 脱硫后的烟气由此进入烟囱；

        旁路挡板门可以安装在引风机后，原烟气挡板门与净烟气挡板门之间，烟囱之前。

        脱硫系统运行时, 原烟气、净烟气挡板门打开, 旁路挡板门关闭；脱硫系统检修维护停运时, 原烟气、净烟气挡板门关闭, 旁路挡板门打开。故障时, 旁路挡板门快速打开, 烟气从旁路烟道排放, 然后原烟气、净烟气挡板门依次关闭。

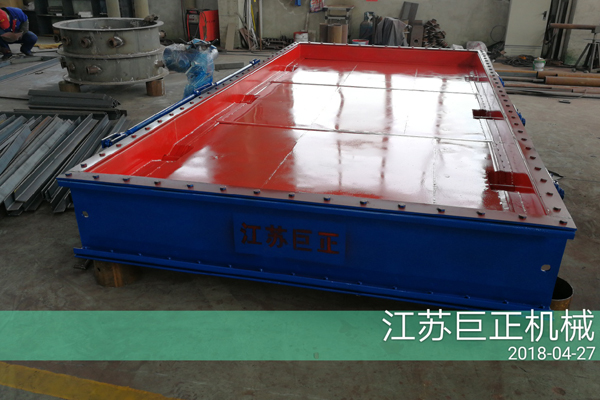

        挡板门由窗框，门扇，密封，主轴轴承，滚动轴承，水泵密封件，曲柄连杆机构，电动执行机构和门等组成。挡板门的密封结构具有密封性，不泄漏，耐高温。

        介绍一下烟道挡板门在使用过程中的注意事项。

        根据烟道挡板门的驱动方式不同，分为液压油缸驱动与电动减速机驱动。

        其中，液压油缸驱动的烟气挡板门因为设计结构问题，在使用过程中容易因烟气的高温腐蚀性而造成油缸密封圈破损脱落，油缸出现渗油漏油现象，导致挡板无法关闭，使用寿命大打折扣。液压油缸烟道挡板门因工艺问题，挡板与两侧框架之间会存在间隙，两侧密封条在经过多次使用后会出现卡涩磨损的现象。所以在经过一段时间的使用后还要及时检查挡板密封层的磨损情况，对密封层调节螺丝进行适当调整。液压油在气温比较低的情况下，会出现冷凝的现象，也会造成插板开闭不顺畅或无法正常开闭。所以要根据当地气温条件，定期更换液压油，保证挡板开闭顺畅。
