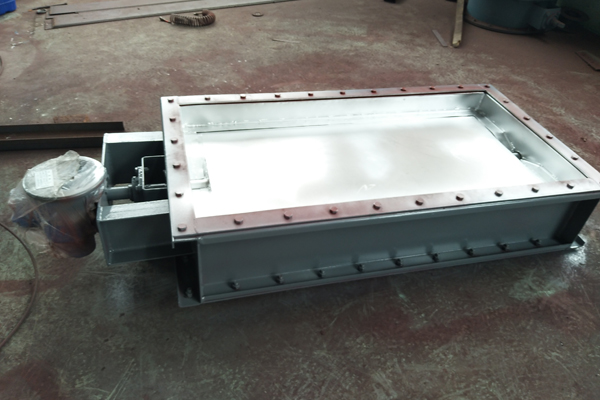

烟气挡板门的具体结构配件是怎样的
        挡板门主要由由框架、叶片、密封片、主轴、轴承、轴封、曲柄连杆机构、执行机构(选购件)等几部分组成。框架采用钢板模压成形、型钢焊接成形或铸造成形,叶片采用钢板模压成形或铸造成形,截面流线形叶片确保介质压损极小。

        其实,挡板门除了主要组成部分外还有配件,烟气挡板门的具体配件主要有以下部分:

1)密封填料

        材质为聚四氟乙烯,用于挡板门叶片轴端的密封,防止烟气泄漏。该填料耐腐蚀,耐磨,自润滑,摩擦系数小,密封效果好。

2)加热器

        分为电加热器和蒸汽加热器。采用无极自动调温节约能耗,使用寿命更长。功率50~300kw。

3)密封片

        合金钢密封片经特殊处理后,有很好的机械强度,弹性好,耐腐蚀,其自增强式结构,可长期有效地保证设备的密封性能。也可根据客户要求尺寸定做。



4)密封风机及附件

        含电机、安装座、出口方接圆,膨胀节。Q=800~15000m3/h P=3000~5500Pa。

5)执行器

        分开关型、调节型。有电动与气动两类,开关时间可达10S。N=600~32000N.M。

6)蝶阀

        具有零泄漏的特点,可防止烟气倒流,保护密封管道系统不受到腐蚀。

8)带座轴承

        采用优质带方座外球面调心球轴承,用于烟气挡板门叶片驱动轴,在一定的角度范围内自动调心,转动灵活,使用寿命长,便于更换维护。

        烟气挡板门用于电厂锅炉烟风管道系统中作截流介质作用。它具有全开、全关两个功能,启闭转动灵活,驱动力矩小,密封严密,并可承受系统中较高压力。

        江苏翔盛环保科技有限公司生产的烟气挡板门、脱硫挡板门等产品是引进国外先进技术生产制作,在每道工序,都经过严格检验,保证其结构先进,各项技术指标符合行业标准。用于烟气脱硫系统吸收塔进、出口或旁路烟道上,实现隔离关断烟气的作用。
