讲解一下关于挡板门的安装要求

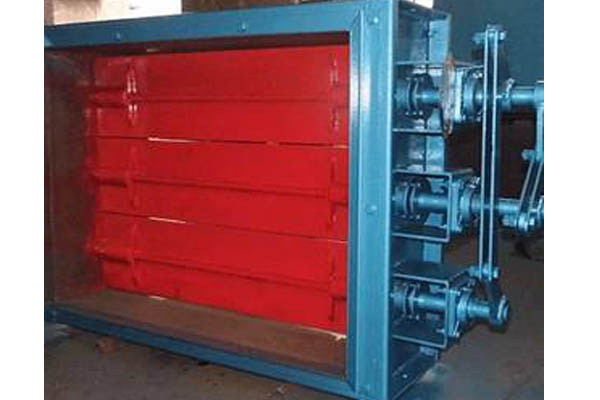

        挡板门常用于电厂或其它行业中的烟管、风道中做截流介质用,风门启闭角度90℃,风道挡板门或烟道挡板门,挡板门具有全开全关两个功能,使系统某一管路介质全部流通或关闭。 挡板门叶片采用钢板模压成形或铸造成形,截面流线形叶片确保介质压损极小,框架采用钢板模压成形、型钢焊接成形或铸造成形,叶片与主轴之间采用专用紧固件连接,关闭挡板风门安装在管道上后,叶片关闭时,其前后的密封率可达99%以上,可以拆卸任何部件,并保证在工作状态下可以方便地检修或更换部件。
        烟气挡板门是脱硫装置进入和退出运行的重要设备,分为烟气脱硫(FGD)主烟气挡板(包括原烟气挡板门和净烟气挡板门)和旁路烟气挡板。 在脱硫系统正常运行的情况下,从锅炉电除尘器尾部出来的烟气,经FGD系统入口挡板门至升压风机后,再由烟气换热器降温进入吸收塔,脱硫后的烟气被烟气换热器加热到80℃左右,经FGD出口烟气挡板门进入烟囱。
        今天我们来和大家讲解一下关于挡板门的安装要求:
       安装前首先检查烟道上的挡板门支架是否安全可靠,尺寸是否满足要求。同时检查烟道接口尺寸与挡板门是否匹配,要求烟道接口断面垂直。
1) 地面拼接安装:
        将分段的挡板门水平安放于方木支撑上,支撑点在挡板门四周的框架上。目测对接平整。将圆锥销打入销孔。拧紧连接板处的连接螺栓。检查并确定叶片转动灵活后,将连接板处焊合。

2) 挡板门主体的安装
        调整所有的挡板门单元平整,并使其处于关闭状态。 吊装时应保证平稳,避免碰撞。注意:从地面起吊时要特别注意不可直接拉起。应准备两个起吊设备进行中间抬方式的起吊。渐渐放慢起吊设备二的拉伸速度,使挡板门最终处于竖直状态。与烟道对接,必须确保挡板门支撑稳固、垂直。 尺寸、位置调整到位后,按图进行焊接施工。

3) 辅助部件的安装
        挡板门与反法兰首先用螺栓连接,最后采用密封焊接。 装配挡板门的辅助设施,如:密封风阀、连杆机构等。 检查挡板门是否有损伤,特别是密封片,如有需修复或更换。 检查油漆的损坏情况,并按要求涂补等。

       以上是我们南通斯雅特机械有限公司给大家讲解的关于挡板门的相关知识要点,希望对你的工作提供帮助,想要了解更多资讯,请关注网站:http://www.qcgs.com/
