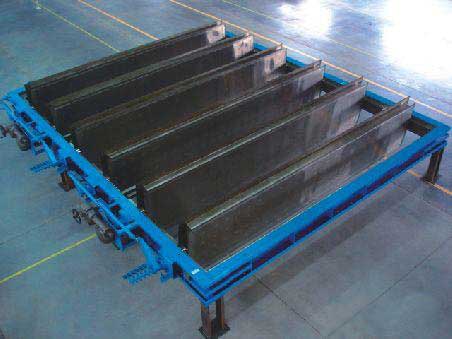

脱硫挡板门

一、脱硫挡板门产品概述:
 烟气脱硫双层百叶窗式挡板风门引进国外先进技术生产制作,脱硫挡板门用于烟气脱硫系统吸收塔进、出口或旁路烟道上,或用于烟气脱硝及烟气除尘系统中,风门通常采用百叶窗式双层挡板结构,关断时双层挡板之间通入密封,实现隔离关断烟气的作用。



二、脱硫挡板门性能特点:
1、采用单轴驱动双百叶窗式挡板结构,双层叶片中间设计有导入密封空气的密封室,将高于烟气压力500Pa的密封空气通入挡板,使双层挡板之间形成密封空气隔离层,阻断烟气流的通过。
2、风门启闭时间≤60S(可根据用户要求选定)。
3、外部设计有连杆机构,使数个叶片同步开启或关闭。
4、双百叶窗式挡板门设计结构合理,叶片刚性好,运行稳定可靠,百叶窗式挡板叶片密封型式:弹性密封和气密封。
5、双挡板上设计安装有密封风入口阀,通入密封空气后,挡板门密封效率为100%。
6、驱动方式:气动或电动。
7、驱动装置通常采用直联式与风门连接安装。
8、电动装置采用机电一体化产品,具有力矩保护和限位装置并能远方控制操作,电动装置还具有手、电动切换功能以备安装调试、检修时使用。
9、风门与管道的连接方式:法兰密封焊连接或法兰螺栓连接。
10、密封风系统的密封风机和电加热器可由我方选型后成套提供。



三、脱硫挡板门的优点:
 1、更少的叶片、承重部件以及活动部件,挡板门具有抗扭转性能,采用刚性设计,并能活动连接。
 2、叶片边缘长度大幅度减少(大约50%),采用可调节的密封装置,使之具有更好密封性能,达到0泄漏。
 3、密封部分没有摩擦负载,能更好的进行长期密封。
 4、由于挡板门采用了流线型设计,压力损耗更少。
 5、低噪音。
 6、在所有的操作过程中,通过弹簧装置作用在外部杠杆上,使挡板门的密封效率更高。
 7、挡板叶片的设计采用了活动连接,生产的温度梯度更小。
 8、安装方便,密封可以调节。
 9、密封材料容易更换。
 10、密封结构采用线性设计,使挡板叶片不会由于受到热膨胀、管线扭曲或通过凝结吸收密封膨胀而产生堵塞的情况。



四、脱硫挡板门技术参数:
 1、烟道截面:D(宽)×W(高)×L(厚);
2、适用介质:冷热烟气;
3、设计耐温:≤300℃;
4、设计压力:±8500Pa;
5、烟气内外泄漏率:“0”
6、驱动方式:电动或气动
7、电源和控制要求:用户选定。



五、脱硫挡板门供货范围:
包括风门本体、密封风门入口阀、驱动装置(电动装置或气动装置)和其它附件,密封风机和电加热器可成套供货。



六、脱硫挡板门订货须知:
1、提供烟道接口尺寸和管道的安装位置(水平管道或立式管道);
2、烟气参数;
3、启闭时间要求;
4、连接方式:法兰平面对焊连接或法兰螺栓连接;
5、防腐蚀材质要求(镍基合金或耐酸不锈钢);
6、操作方式:电动或气动(驱动装置要求);
7、风门在管道中的用途及位置;
8、订货前供方提供安装总图给需方确认。



七、脱硫挡板门说明:
1、该风门因风道内含有二氧化硫易腐蚀,选用Q235外包316L材质进行设计制作,具有耐温耐腐蚀,使用寿命长等特点。
 2、为了使风门门板在高温情况下不易变形,双层板之间设有加强筋,单层板厚度5mm,风门总厚度600mm。风门轴头、轴瓦、轴套、轴分别选用几种不同耐高温、耐磨、耐腐蚀材料制作。
 3、电动装置和风门轴连为一体,无间隙,关闭后漏风率小于0.1%。
 4、电动装置上设有多功能限位装置,开关到位准确无误。
 5、配电柜内设有DCS接口,达到自动化运行效果。
 6、具有调整、隔绝共用,调整灵活,隔绝性能好。
 7、开关灵活、无卡涩现象,无内漏、外漏现象,轴封良好。
 8、全自动化程度高,具有远程、近距离和手动操作功能。
 9、制作工艺符合相关行业标准。



挡板门特点:
 1、挡板门用于有腐蚀性介质的烟气脱硫系统时,可以使用不锈钢或抗化学腐蚀材料,或着橡胶内衬。
 2、挡板门的特殊叶片和密封系统是其能在温度超过400度的高温烟气中应用。
 3、根据安装环境、操作条件以及客户要求的不同,ML系列挡板门可以采用电动、气动或液压驱动。



百叶窗挡板门的优点:
 1、更少的叶片、承重部件以及活动部件,挡板门具有抗扭转性能,采用刚性设计,并能活动连接。
 2、叶片边缘长度大幅度减少(大约50%),采用可调节的密封装置,使之具有更好密封性能,达到0泄漏。
 3、密封部分没有摩擦负载,能更好的进行长期密封。
 4、由于挡板门采用了流线型设计,压力损耗更少。
 5、低噪音。
 6、在所有的操作过程中,通过弹簧装置作用在外部杠杆上,使挡板门的密封效率更高。
 7、挡板叶片的设计采用了活动连接,生产的温度梯度更小。
 8、安装方便,密封可以调节。
 9、密封材料容易更换。
 10、密封结构采用线性设计,使挡板叶片不会由于受到热膨胀、管线扭曲或通过凝结吸收密封膨胀而产生堵塞的情况。
